讓每一顆晶片,成就智慧未來


提供高品質晶片與零件,打造穩定可靠的智慧科技基礎。

我們的商店 聯絡我們

[活躍在半導體與光電領域,專業且資深團隊所組成]

運用”嚴格封裝控管能力、靈活晶片設計與豐富應用經驗”,並透過產品應用者需求角度來設計規格,彌補現階段市場上使用不足所建立的精實團隊。我們創建和製作,在各個方面滲透實用性。我們的目標是推動銷售並吸引新客戶加入


[我們擁有MOSFET 最佳設計及製程整合技術團隊]

使用先進的0.25/0.18/0.13 µm製程技術,全方位應用在低﹑中﹑高電壓領域。

完整的專業經驗及豐富的應用資源、提供完整的售後服務,讓您能保持在最佳使用狀態。使用我們的產品將有效的減低您的產品維修周轉期,並提高您的產品使用績效。


半導體產品代理線


Crocus TMR Sensor

✪Current Sensors Contact

✪Current Sensors Contactless

✪Position Sensors Switch/1D/2D

應用領域(MOSFETs)


 5G應用:

​2020年5G手機將會有2億支,2025年會成長到 14億支5G 聯網筆電

快充應用:

​5G手機電池電量越來越大,充電的效能要求將會由5W,10W ​​進階到28W以​上的支援快充的充電器。

藍芽穿戴裝置:

​真無線藍芽耳機、智慧手錶、IOT小型裝置

汽車應用:

​車艙內低安全性要求應用,如:電動車窗控制馬達,感應雨 ​刷等…

MOSFETs&MOSFET Wafer(N-Ch)

MOSFETs

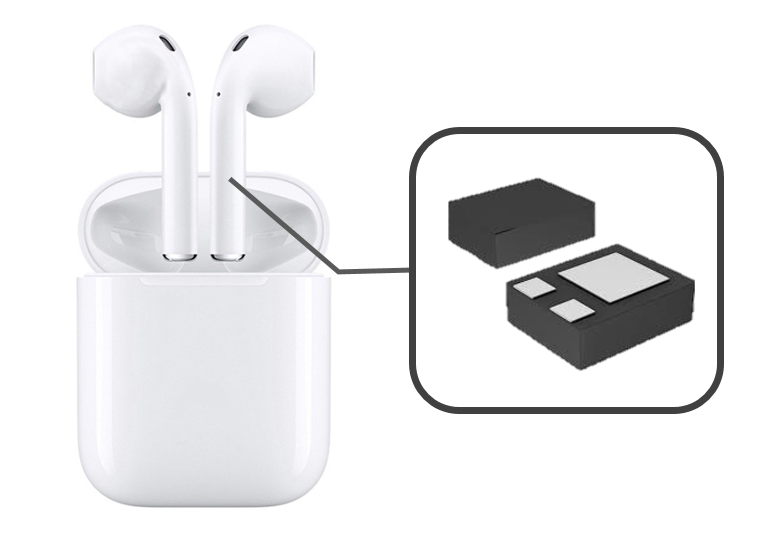

「DFN1006」極小封裝體積(1mmx0.6mm)此高密度工藝經過特殊專利設計,可最大程度降低導通電阻。這些器件特別適合低壓應用。


應用領域

TWS(真無線藍芽耳機)、智慧型手機和筆記型電腦電源管理,以及其他電池供電的電路,在這些應用中,非常小的外形表面安裝封裝,需要低的在線功率損耗。

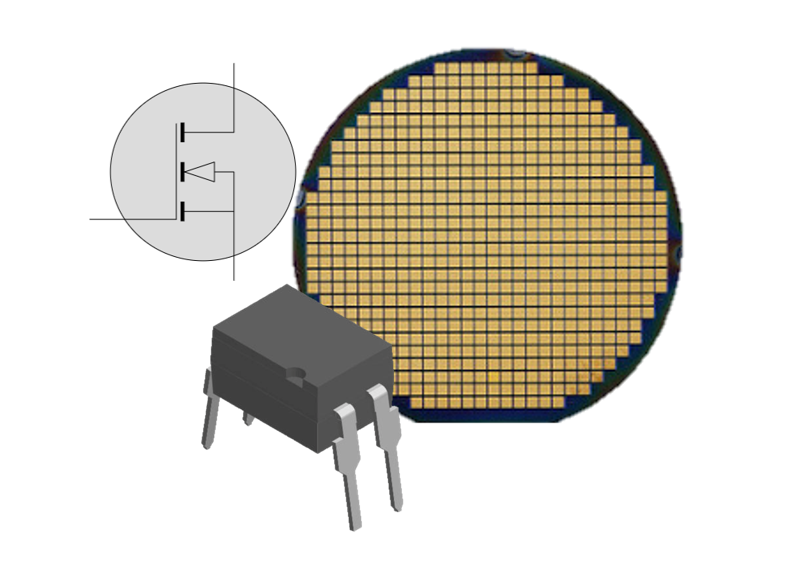

MOSFET Wafer(N-Ch)​

專為PhotoMOS RELAY(光耦合繼電器)調校的晶片。不同於普遍MOSFETs晶體設計,已針對RELAY製程規格優化。適合專業市場應用。


應用領域

安裝於PhotoMOS RELAY(光耦合繼電器)、特別適合「低漏電、超低阻抗、RF、大電流」等規格應用。

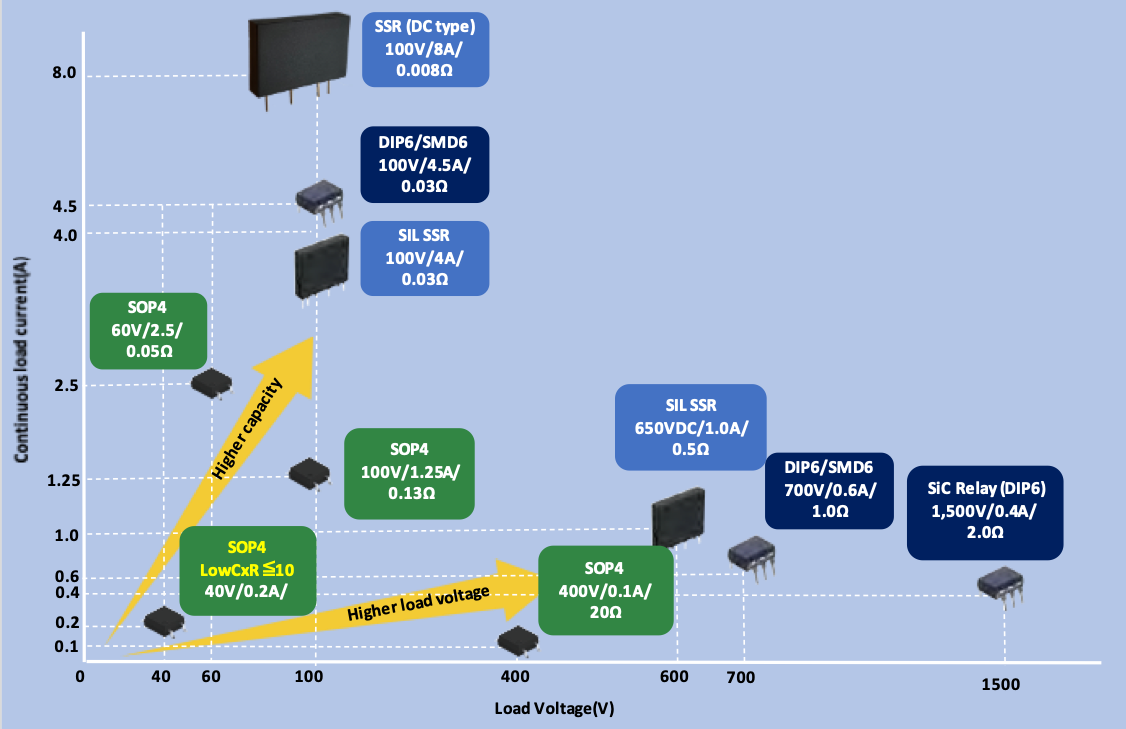

Photo Relay & SSR市場應用

半導體測試行業


ICT測試


使用儀器


工業控制


電信行業


電動汽車和綠色電力行業

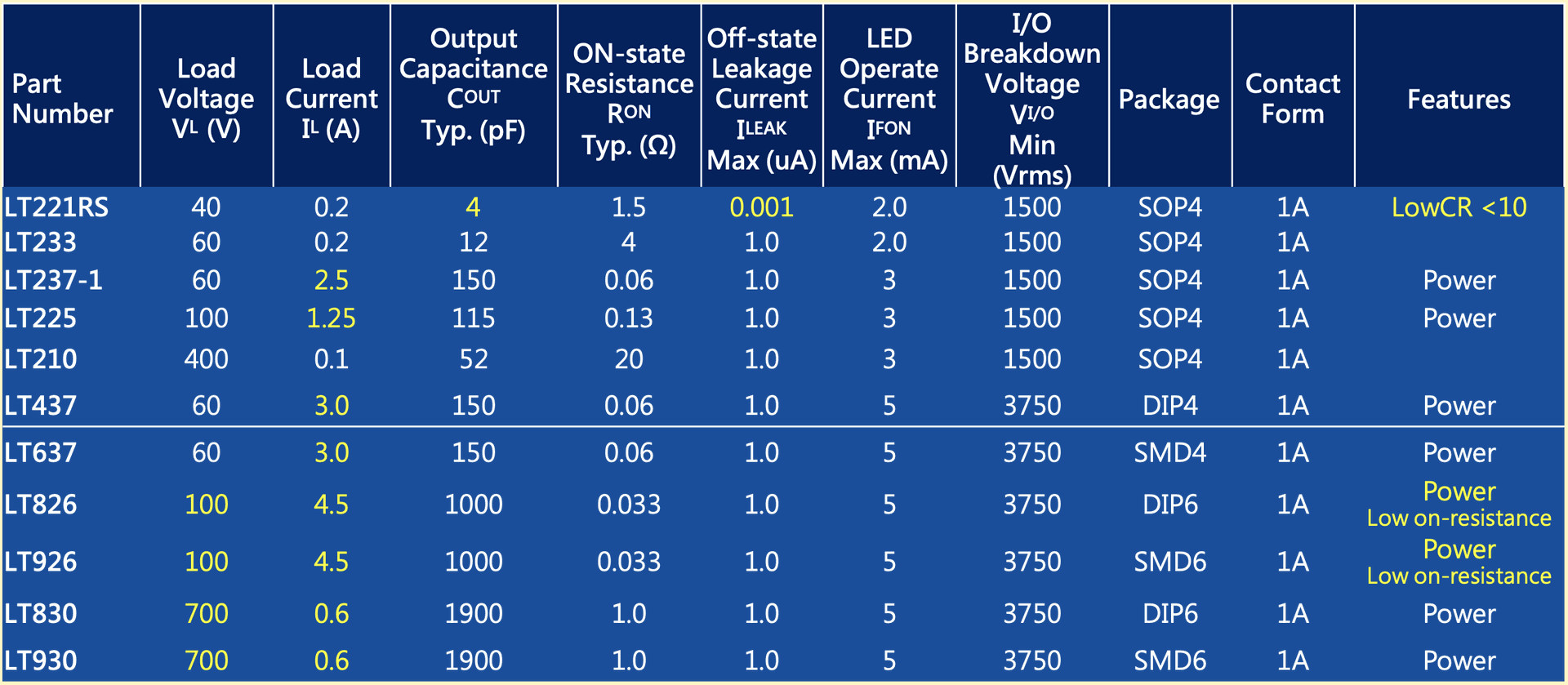

產品規格

提供各類品牌繼電器解決方案

如您正尋找繼電器,歡迎免費諮詢

(一起找比較快!!)


產品類型

• PhotoMos Relay

• Mechanical Relay

• Reed Relay

• Solid State Relay

立即諮詢
